TOP-LOCK^®防松墊圈·負載圖表

◆擰緊螺栓時，能夠很好地控制扭矩與夾緊力之間的關系已經變得越來越重要。為了優化連接處的設計，盡可能地充分利用其性能，您需要知道用多大的擰緊扭矩，才能在誤差最小的情況下獲得您想要達到的夾緊力。

◆在我們的測試實驗室，我們根據客戶各自的設計方案，進行與其一致的扭矩——負載實驗。因?yàn)檫B接處的夾緊力大小取決于發生滑動的接觸面間的摩擦力，所以根據接觸表面情況的不同，您得到的夾緊力也有所不同。

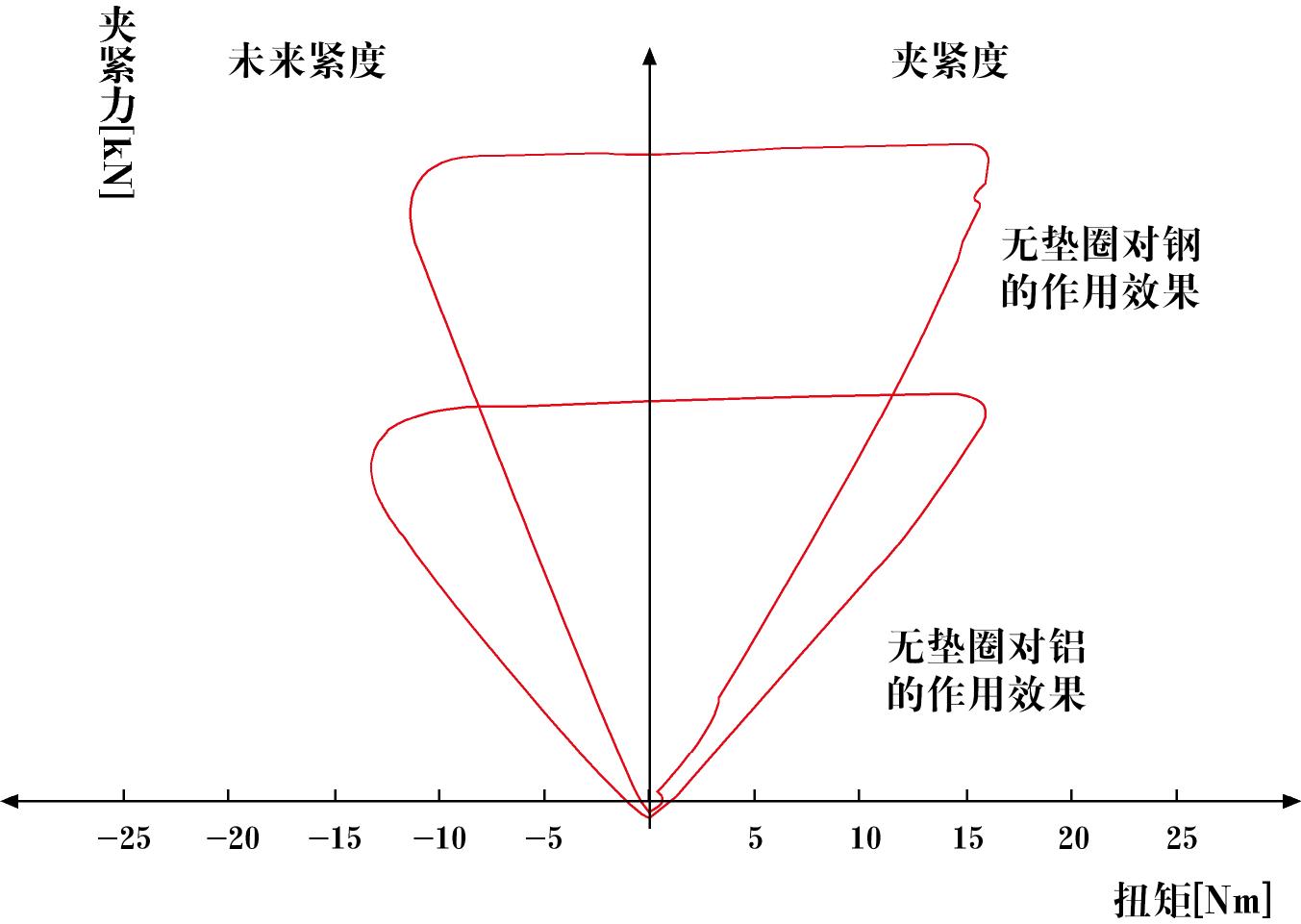

◆這個圖表顯示了沒有使用任何墊圈時，夾緊力的偏差。當使用相同的擰緊扭矩時，由于擰緊在不同的材料上(鋁或鋼)，您將得到不同的夾緊力。因?yàn)樵阡X材料上擰緊時摩擦力更高，所以夾緊力將會低很多。

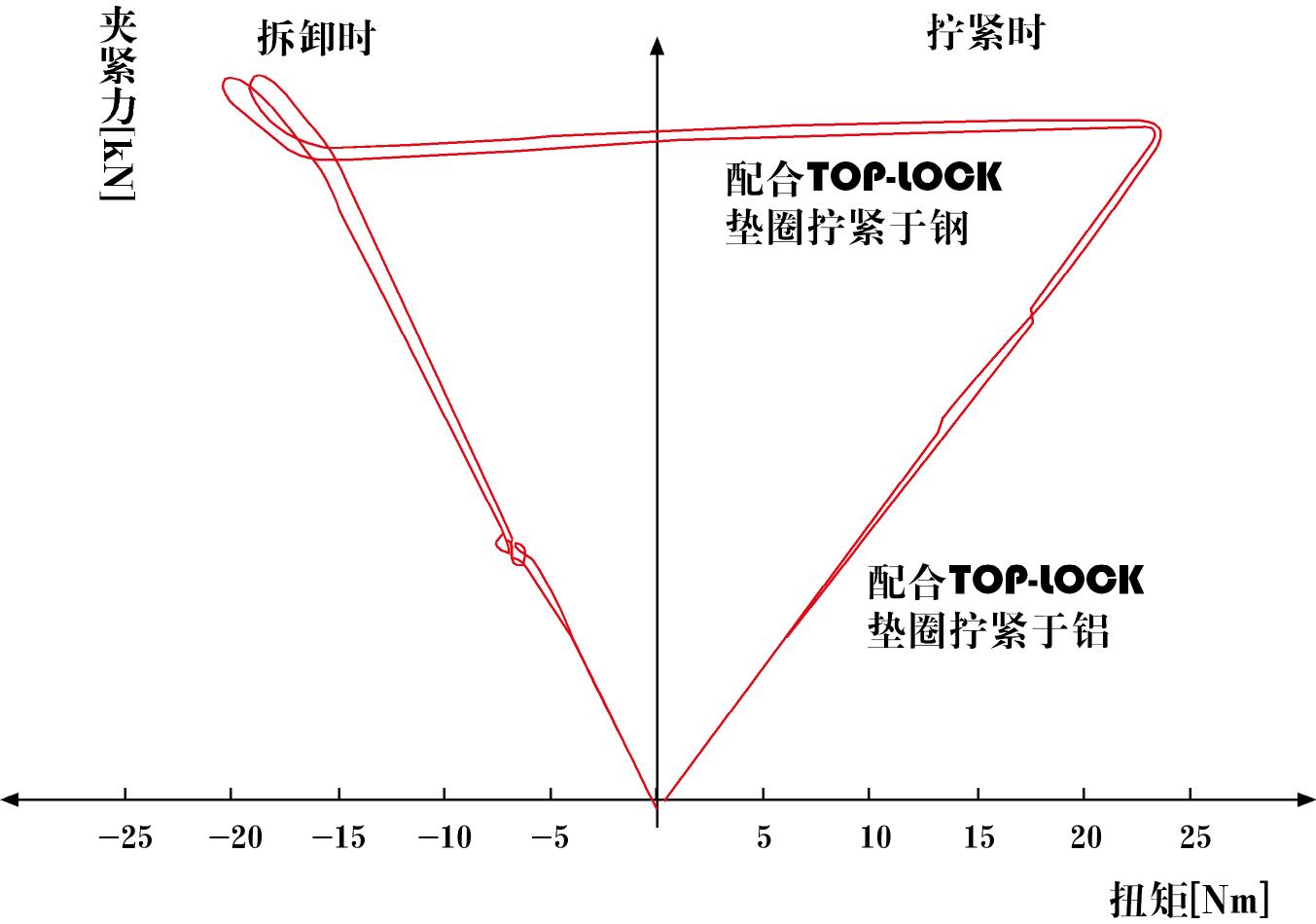

當使用TOP-LOCK^®防松墊圈時，總會在相同的表面間發生滑動。例如在墊圈與螺栓頭之間，此時您將得到偏差較小的夾緊力。
